DC1020 Honeywell温控器 |
|
参数明细 量程范围
PV输入类型 热电偶(K,J,R,S,B,E,N,T,W,PL,U,L)
热电阻(PT100Ω,JPT100 Ω,JPT50 Ω)
线性输入(-10-10mv,0-10mv,0-20mv,0-50mv,10-50mv,
0-1v,0-5v,0-10v,0-20ma,1-5v,2-10v,4-20mA)
输入采样时间 250ms
分辨率 14位(每路)
显示 PV/SV显示 4位,7段数码显示
数据存储系统 非易失性内存
显示精度 相对于满量程±0.2%
控制方式 比例带(P) 0-200%(on/off控制时P=0)
积分时间(I) 0-3600sec (PD控制时 I=0)
微分时间(D) 0-900sec (PI控制时 D=0)
控制输出周期 0-150sec (4-20ma→0,固态继电器→1,机电继电器›10)
死区时间 0-1000sec (死区时间补偿)
输出 继电器输出 接点信号,单刀双掷开关信号,3A/240VAC)
电压输出 脉冲电压,20VDC/20mA
线性输出 4-20ma,0-5v,0-10v,1-5v,2-10v
马达控制输出 伺服电动阀控制
其它 单相固态继电器,三相固态继电器,单相可控硅,三相可控硅
报警 通道 三路(可选)
模式 17种报警类型可选
计时器 频闪报警,连续报警,计时器延时报警
辅助输出 输出信号 SP,PV,MV
输出类型 4-10mv,0-20ma,0-5v,0-10v,1-5v,2-10v
辅助输入 输入类型 4-20mv,0-20ma,0-5v,0-10v,1-5v,2-10v
采样周期 250ms
设定程序 个数/段数 2个/8段(每个)
可实现功能 设定点程序可重复调用和相互连接/每段程序结束可输出报警
通讯 通讯方式 RS-232,RS-485 TTL
通用规范 供电电压及频率 AC85-265V,50/60Hz
功耗 4VA
环境温度 -25℃-65℃
环境湿度 相对湿度50-85%(不结露

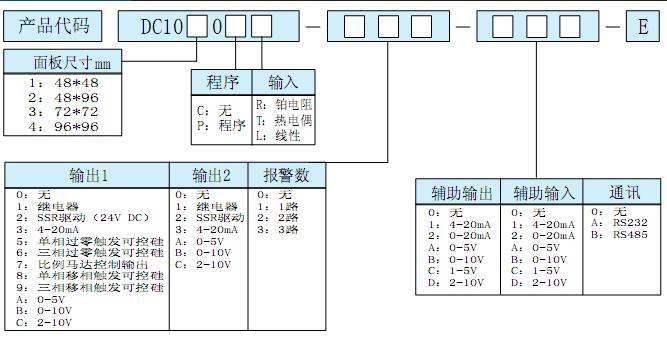

型号代码
|
功能简介
|
DC1040
|
面板尺寸96×96mm. 开孔尺寸92x92mm
|
DC1030
|
面板尺寸72×72mm 开孔尺寸68x68mm
|
DC1020
|
面板尺寸48×96mm 开孔尺寸45x92mm
|
DC1010
|
面板尺寸48×48mm 开孔尺寸45x45mm
|
程序功能
|
C
|
无
|
P
|
2组8段程序设定
|
输入类型
测量范围
|
R-
|
热电阻(PT100)
|
T-
|
热电偶
|
L-
|
线性输入 4-20ma 0-10V 1-5V等
|
调节输出1
|
0
|
无
|
1
|
继电器接点(3A/240VAC))
|
2
|
电压脉冲(20VDC/20ma)
|
3
|
4-20ma
|
5
|
单相SSR
|
6
|
三相SSR
|
7
|
开环伺服马达控制
|
8
|
单相SCR
|
9
|
三相SCR
|
A
|
0-5V
|
B
|
0-10V
|
C
|
1-5V
|
D
|
2-10V
|
调节输出2(选件)
|
0
|
无
|
1
|
继电器接点(3A/240VAC)
|
2
|
电压脉冲(20VDC/20ma)
|
3
|
4-20ma
|
A
|
0-5V
|
B
|
0-10V
|
C
|
1-5V
|
D
|
2-10V
|
报 警(默认一个报警)
|
0-
|
无
|
1-
|
1个报警
|
2-
|
2个报警
|
3-
|
3个报警
|
辅助输出(变送输出)
|
0
|
无
|
1
|
4-20ma
|
2
|
0-20ma
|
A
|
0-5V
|
B
|
0-10V
|
C
|
1-5V
|
D
|
2-10V
|
遥控输入
|
0
|
无
|
1
|
4-20ma
|
2
|
0-20ma
|
A
|
0-5V
|
B
|
0-10V
|
C
|
1-5V
|
D
|
2-10V
|
通讯功能
|
0
|
|
1
|
RS-232
|
2
|
RS-485
|
A
|
RS-232(Mocdbus RTU)
|
B
|
RS-485(Mocdbus RTU)
|
说明书
|
-E
|
英文
|
-C
|
中文
|
-K
|
韩文
|
|
|
|
