单相调整器 首页 > 产品展示 > 电力调整器
LQ16P系列单相电力调整器
产品介绍
产品选型
,

LQ16P是中日合作超大功率SCR应用技术的新概念产品。它集单相调压/调功方式为一体。具有上电缓启动、缓关断、散热器超温、适用于电阻性负载,可广泛用于工业各领域的功率调整。
LQ16P主要技术指标:
420mA输入:   接收阻抗120Ω 调节输出分辨力:调压0.6 °;调功 20ms
负载方式:       50Hz  单相220VAC/380VAC                 移相范围:0175°
LED灯状态显示绿色INPUT输入信号线性指示灯。
三色状态灯: RUN绿色运行灯 ; ALM红色报警灯; STOP黄色闪烁的待机灯。
外部执行开关的缓起动,缓关断RS: 无电压接点输入 闭合(ON:缓关断,时间固定3秒;
                开路(OFF:运行。(缓起动时间由内部电位器P3设定0.2120秒)不接:运行状态。
运行过程中自动缓起动及急停运行中的过流、超温急停,过流、超温保护动作时间不大于一个电源周期(20ms)。
80超温保护:无电压常闭接点  开路超温      解除:故障排除后,起停开关复位或重新上电。
电源兼同步源:220VAC380VAC 50HZ 60HZ定货申明)3W  保险规格:0.5A
报警继电器:一组常开接点(纯阻1A 250VAC 报警类型:散热器超温。

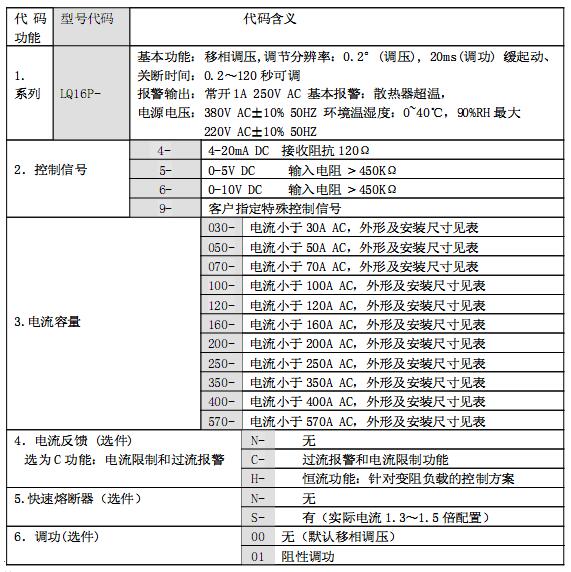

项目
型号代码
规格
单相
电力
调整器


LQ16P-
       基本功能:移相调压或调功, 锁相环同步,宽脉冲触发
       调节分辨率:0.1°(调压), 20ms(调功)
       缓起动时间:0.2~120秒可调 缓停时间:10秒
       报警输出:常开接点 1A 250V AC
       环境温湿度:0~40℃,90%RH最大

控制输入

4-
4~20 mA DC,接收电阻:120Ω
5-
0~5 V DC, 输入电阻:450KΩ
6-
0~10 V DC, 输入电阻:450KΩ


电流容量/参考尺寸(mm)
030A -
      220长×100宽×205高
050A -
      220长×100宽×205高
070A-
      220长×100宽×205高
105A-
      220长×100宽×205高
120A-
      220长×100宽×205高
160A-
      270长×124宽×230高
200A-
      270长×124宽×230高
255A-
      290长×164宽×230高
.电流限制和过流报警
(选件)
N-
C-
带电流限制功能和过流报警
快速熔断器
(选件)
N
S
电力调整器电流容量选择参考
  一般纯阻负载:电力调整器电流容量应大于负载最大电流。
   硅碳棒负载:当取消变压器时,硅碳棒应串联,使之能够承受电源电压的70%~80%以上。硅碳棒在700~800℃存在负阻区,电力调整器电流容量应大于负载最大电流的1.7
    电热管负载:电热管易受潮、局部短路和放电打火等,电流容量应大于负载最大电流的1.7
   变压器负载:应带电流限制功能,电流容量应大于负载最大电流的2~2.5
  特殊负载应加大电流容量,订货时声明。
   定货例:LQ16P-4-070A-NN,含义如下:
LQ16P单相相电力调整器(移相调压,过零调功、380V220V电源供电),4~20mA输入,星型或三角型接法,最大工作电流70A(纯阻负载),不含速熔保护。
